DSCL蚌开袋式过滤器

发布日期:2019-07-30 10:13

产品简介:

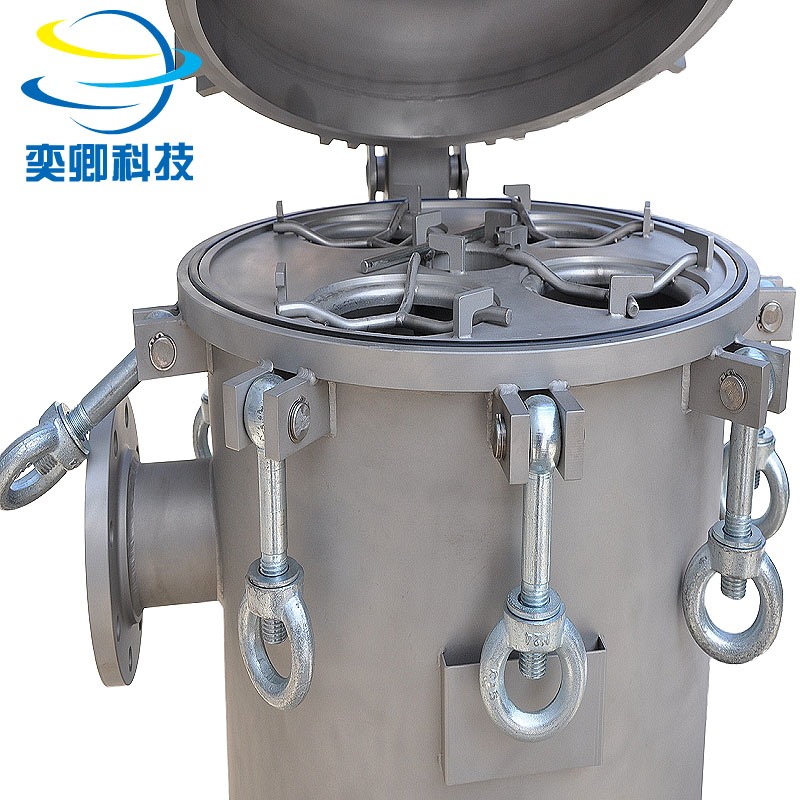

奕卿YQDS-CL系列蚌开式袋式过滤器采用螺栓紧固方式密闭盖体,配合优质法兰和密封圈,具有良好的防漏性能,内部独特的三点压紧装置起到紧固滤袋,避免旁漏的作用,配合专利的滤袋设计,保证了滤器安全稳定工作。专利的自平衡机构可使顶盖垂直开闭,大大减小了设备占用空间。顶盖在任一角度都处于重力平衡状态,减轻了开闭滤器的工作强度。
产品特色
1.环首螺栓设计,操作方便,经济实用,可选材质SUS304/316L;
2.精巧设计的重力平衡机构,顶盖开启轻松省力,单手即可完成操作;
3.奕卿科技生产的蚌开式袋式过滤器设计紧凑,减少占地空间,同时减少液体的损失,适用大流量和大固含量场合;
4.优化设计的切向出口,使得排污彻底,工人操作方便;
5.奕卿科技袋式过滤器采用独特机械弹簧垂直开盖设计,快捷的操作,螺栓组合经济选择,内部独特的三点压紧装置确保良好的滤袋密封性,避免液体旁漏;
6.表面处理:哑光喷砂或镜面抛光。
技术参数:


滤器型号 滤袋 滤袋数量 理论流量 设计压力 设计温度 过滤面积 进出口法兰
YQDS-CL-3 #02 3 120 m3/h 10.0bar 120℃ 1.5m2 3” - 4”
YQDS-CL-4 #02 4 160 m3/h 10.0bar 120℃ 2.0 m2 3” - 6”
YQDS-CL-5 #02 5 200 m3/h 10.0bar 120℃ 1.5 m2 4” - 6”
YQDS-CL-6 #02 6 240 m3/h 10.0bar 120℃ 3.0 m2 4” - 6”
YQDS-CL-8 #02 8 320 m3/h 10.0bar 120℃ 4.0 m2 6” - 8”
YQDS-CL-10 #02 10 400 m3/h 10.0bar 120℃ 5.0 m2 8” - 10”
YQDS-CL-12 #02 12 480 m3/h 10.0bar 120℃ 6.0 m2 8” - 10”
YQDS-CL-14 #02 14 560 m3/h 10.0bar 120℃ 7.0 m2 8” - 10”
YQDS-CL-16 #02 16 640 m3/h 10.0bar 120℃ 8.0 m2 8” - 12”
YQDS-CL-18 #02 18 720 m3/h 10.0bar 120℃ 9.0 m2 10” - 14”
YQDS-CL-20 #02 20 800 m3/h 10.0bar 120℃ 10.0 m2 10” - 14”
YQDS-CL-22 #02 22 880 m3/h 10.0bar 120℃ 11.0 m2 12” - 18”
YQDS-CL-24 #02 24 960 m3/h 10.0bar 120℃ 12.0 m2 14” - 18”
